5050幻彩内置IC灯珠工作原理及应用

 二维码
发表时间:2020-06-17 08:38

5050幻彩内置IC灯珠是一个集控制电路与发光电路于一体的智能外控 LED 光源。其外型与一个 5050LED 灯珠相同,每个元件即为一个像素点。像素点内部包含了智能数 字接口数据锁存信号整形放大驱动电路,电源稳压电路,内置恒流电路,高精度 RC 振荡器,输出驱动采用专利 PWM 技术,有效保证了像素点内光的颜色高一致性。

5050幻彩内置IC灯珠



5050幻彩内置IC灯珠的数据协议采用单极性归零码的通讯方式,像素点在上电复位以后,DIN 端接受从控制 器传输过来的数据,首先送过来的 24bit 数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过 DO 端口开始转 发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少 24bit。像素点 采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信 号传输速度要求。LED 具有低电压驱动,环保节能,亮度高,散射角度大,一致性好,超低功率,超 长寿命等优点。将控制电路集成于 LED 上面,电路变得更加简单,体积小,安装更加 简便。


5050幻彩灯珠光电参数



 LED 内部集成高质量外控单线串行级联恒流 IC;
 控制电路与芯片集成在 SMD 5050 元器件中,构成一个完整的外控像素点,色温效果均匀且一致性高。
 内置数据整形电路,任何一个像素点收到信号后经过波形整形再输出,保证线路波形畸变不会累加。
 内置上电复位和掉电复位电路,上电不亮灯;
 灰度调节电路(256 级灰度可调),
 红光驱动特殊处理,配色更均衡,
 单线数据传输,可无限级联。
 整形转发强化技术,两点间传输距离超过 10M.
 数据传输频率可达 800Kbps, 当刷新速率 30 帧/秒时,级联数不小于 1024 点。

5050幻彩灯珠IC数据


5050幻彩内置IC灯珠应用广泛:


LED 全彩发光字灯串,LED 全彩模组,LED 幻彩软硬灯条,LED 护栏管,LED 外观/情景照明。LED 点光源,LED 像素屏,LED 异形屏,各种电子产品,电器设备跑马灯等领域。



幻彩灯珠灯带 幻彩灯珠眼镜

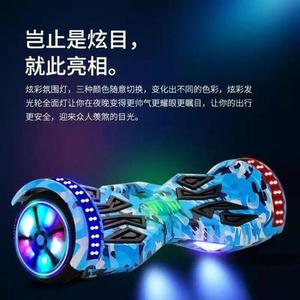

幻彩灯珠无人机 幻彩平衡车
