如何正确更换灯板上的LED灯珠

 二维码
发表时间:2020-06-17 10:19
文章附图

相信做LED灯珠SMT的朋友们更换灯珠是一个经常要遇到的问题。我们SMT出来的半成品灯条,在测试的时候会出现那么一两颗异常的灯珠,由于电路设计,大部分的线路板都是单路设计,一颗灯珠异常也会影响到后面的灯珠正常使用状态,这个时候我们就需要进行单颗灯珠的更换。现在直插的少了,基本都是“表贴”型。由于没有引出脚,LED可紧贴基板,散热条件得到了彻底改善。也正是由于没有“脚”,也给维修更换带来诸多不便。下面就带你一起了解正确有效的单颗灯珠更换方法。

贴片灯板

要做好更换LED灯珠的工作,应先洗一下手,以减小皮肤电阻保护灯珠不被静电所伤。并且准备好以下工具和材料就可以开工了


风枪可以选择最普通用于维修的就可以了,电烙铁要准备100w、30W左右各一把。松香和酒精是用来作助焊剂的,把松香压碎用酒精溶解即可,锡丝用于灯珠焊盘固定和导电作用。

电吹风烙铁

工业酒精锡丝



待更换的LED灯珠一般分为以下几种:

仿流明灯珠

先说一下仿流明灯珠。这种灯珠由于体形大焊盘也在明处,因此更换较为容易。首先用烙铁加热两个焊点把坏灯珠取下,然后再用烙铁平整一下两个焊盘,不要殘留过多焊锡,以便灯珠能紧贴铝基板。然后把新灯珠按原有正负极方向放到原处,再在引脚处点上少许助焊剂,用手指按住灯珠就可以焊了。焊时烙铁头上要带有一定量的焊锡。操作时可用烙铁快速的轮番在两个焊盘上交替点焊2~3次。这一点很重要,否则容易造成灯珠悬空影响散热。另外在放置灯珠前最好能在中间的圆形焊盘上涂抺一些导热硅脂,以减小热阻。


更换5050灯珠一类“表贴”(也称SMD)LED灯珠就会显得麻烦一些。往下拆用热风枪和电烙铁均可,只要不破坏铝基板就行。然后用烙铁清除掉多余的焊锡只留较薄一层,再点上助焊剂把灯珠按原方向放好。

下一步的焊接要从背面下手,因为正面焊盘过于隐蔽烙铁无从下手,而用热风枪又会很容易將灯珠的胶体烤焦。

在铝基板背面找准待换灯珠的位置,用大瓦数烙铁或热风枪进行加热,直至正面焊锡熔化把灯珠焊牢。对于类似5050这样体形稍大的灯珠,除了代表LED两极的两个焊点外,中间还会有一个专供散热的焊盘,也要一同焊好,否则热量散不出去灯珠还会很快烧毁。

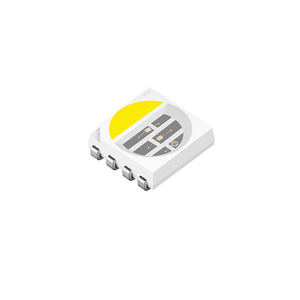

5050RGB四合一灯珠

当然也可用酒精灯或其它热源对铝基板进行加热,只要能满足焊接需要就可以了。

不过有时偶尔损坏一个LED灯珠也不一定必须更换,如果并联灯珠超过5个以上,可直接將坏灯珠去掉不必更新;如无并联或并联数量较少(比如2并),也可將坏处直接短路。上述两种做法,前者会使余下灯珠电流有所增加,并联数量越多影响越小,甚至可以不用考虑。而第二种做法则对剩下的灯珠无任何影响。但它们有一个共同点是会使灯具表面出现暗点或暗区,影响整体美观。以上是我们经常换灯珠的一个方法,希望能够帮助到你们。
